我们今天给大家介绍一下水平振动筛的结构、各部位的简化、激振力的施加的相关的资料信息，希望可以帮助到需要的您。

　　1.振动筛的结构

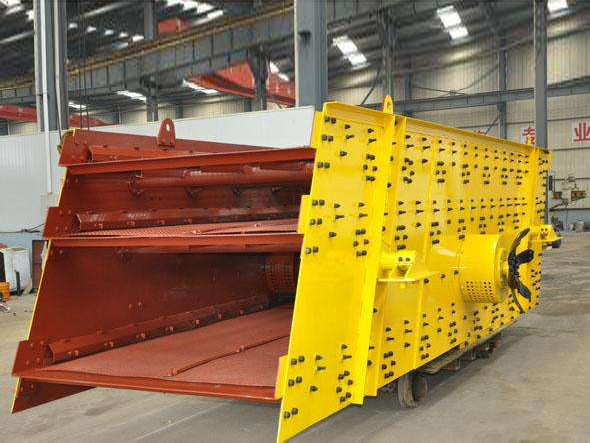

　　振动筛主要由筛箱、激振器和二次隔振系统组成。筛箱主要由筛框组件、挡板组件、筛板组件和弹簧支架组成。筛框组件由侧板组件、圆梁、支撑梁、进料口连接梁组成；挡板组件包括从进料端到出料端每侧6个挡板；筛板组件由3个筛板组成。

　　2.各部位的简化

　　侧板、挡板、横梁、撑梁、激振器安装座都用shell48单元划分网格,用不同的板单元实常数来定义各部位厚度;弹簧用combine14单元模拟,其中弹簧的横向刚度通过在横向加combine14单元来模拟,此单元一个弹簧只能划分为一个单元,如果划分多个单元,相当于多个弹簧串连;激振器做质量单元mass21处理;此水平振动筛采用树脂筛板,质量极轻,只有几百千克,因此筛板在建模时不予以考虑;忽略所有的圆角,铆钉孔和筛孔、以及铆钉,以简化建模和分网过程。二次隔振系统的主要作用是减少振动筛对地基的冲击,而对筛体的动应力分布影响不大,在建模时不予考虑。

　　3.激振力的施加

　　激振器为水平振动筛提供激振力。有两个偏心块。两偏心块以一定的相位差角反向旋转，惯性力的合力矢量为椭圆力矢量。利用ANSYS软件的谐波分析功能求解。谐波分析只能应用正弦周期激振力。因此，将大小偏心块所产生的激振力分解为两个坐标轴，分解后的分力为正弦力，可直接用于谐波分析。需要处理各分力之间的相角关系。用三个质量单元模拟激振器。左右质量单位分别代表偏心块。激励器的剩余质量用中间质量元表示。主节点采用中间节点单元，次节点采用大小偏心块单元节点和励磁机安装座节点。在激振器安装座上建立了加筋区，并对三个质点进行了刚化处理。力作用于大小偏心块体的质量单元节点。
